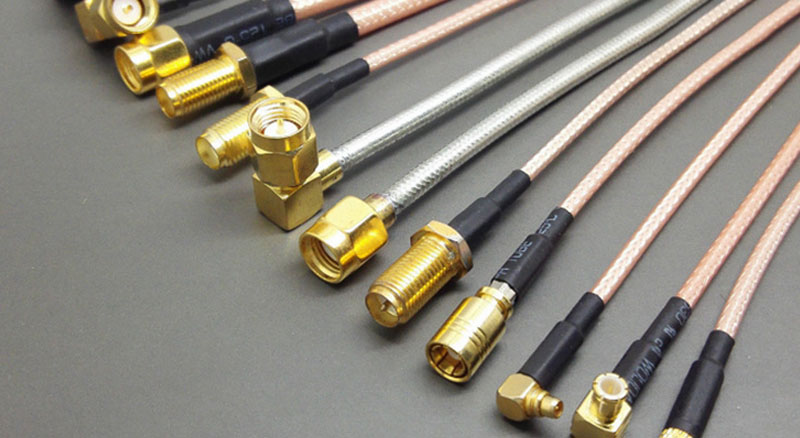

射頻電纜(RF Cable)廣泛應用于通信、航空航天、醫療設備及工業檢測等領域，其性能直接影響信號傳輸?shù)姆€(wěn)定性和精度。傳統手工組裝依賴人工操作，存在效率低、一致性差等問題。自動化生產線通過集成機械、視覺檢測、機器人控制及數字化管理技術，可實現高精度、高效率、低損耗的連續生產，尤其適用于大批量、多規格的射頻電纜產品。#自動化組裝生產線#
一、射頻電纜組裝核心工序
1.1、線纜預處理
1.1.1、自動裁切：激光或精密刀片按預設長度切割電纜，公差控制±0.1mm以內。
1.1.2、剝皮分層：通過熱熔或機械剝離去除外絕緣層、屏蔽層，保留內導體與介質層，避免損傷導體表面。
1.1.3、端面處理：拋光或化學清洗導體端面，確保接觸阻抗≤1mΩ。

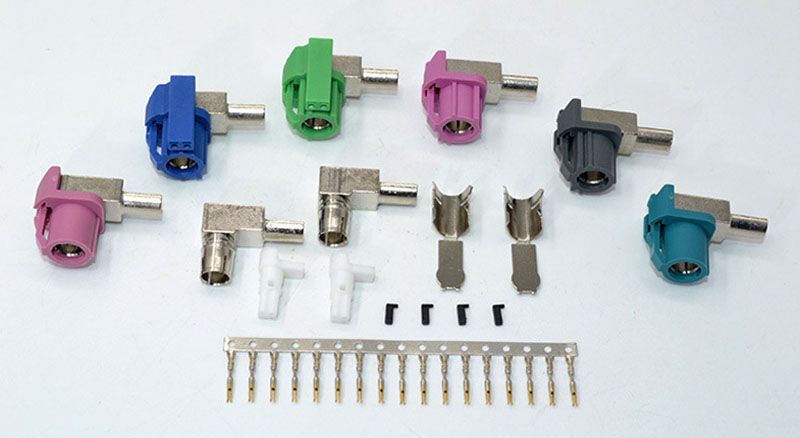

1.2、連接器裝配
1.2.1、定位對中：視覺系統引導機械臂將連接器與電纜內導體同軸對齊(誤差≤5μm)。
1.2.2、焊接/壓接：高頻感應焊接或氣動壓接技術完成導體與連接器的固定，溫度控制精度±2℃。
1.2.3、屏蔽層處理：自動纏繞導電膠帶或金屬環壓接，確保360°屏蔽連續性。
1.3、性能檢測
1.3.1、駐波比（VSWR）測試：矢量網絡分析儀實時檢測1.5GHz~40GHz頻段的反射損耗(VSWR≤1.3)。
1.3.2、插損測試：驗證插入損耗是否符合設計標準(如≤0.2dB/m@6GHz)。
1.3.3、氣密性檢測：氦質譜儀檢測連接器密封性(漏率≤1×10?? Pa·m³/s)。

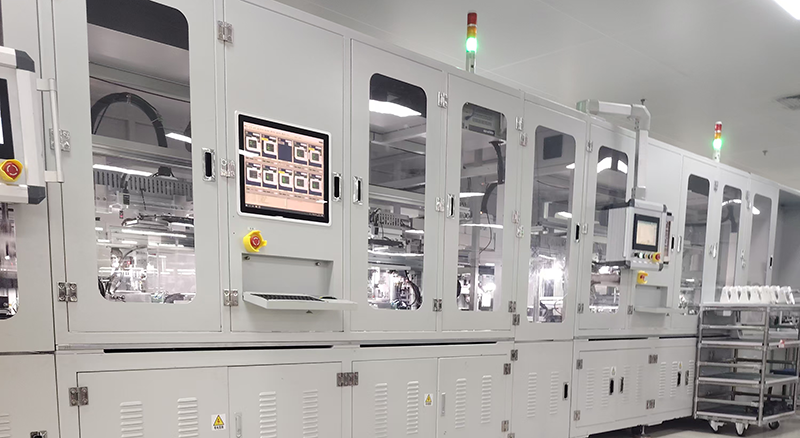

二、自動化組裝流程設計
|
流程示例：
線材上料 → 激光測長裁切 → 剝皮機分層處理 → 機器人抓取連接器 → 視覺對位焊接 → 自動灌封膠固化 → 在線VSWR測試 → 合格品包裝/NG品分揀。
三、自動化生產關鍵注意事項
3.1、工藝兼容性設計
3.1.1、產線需支持快速換型(SMED≤15分鐘)，適應SMA、N型、BNC等多類連接器。
3.1.2、編程界面采用模塊化設計，參數化調整剝皮深度、焊接時間等變量。
3.2、防信號干擾措施
3.2.1、設備接地電阻≤4Ω，采用屏蔽電纜與濾波器，避免高頻焊接時的電磁干擾。
3.2.2、測試工位獨立隔離，防止環境噪聲影響射頻指標。
3.3、質量控制節點
3.3.1、關鍵工序設置100%全檢(如焊接強度拉力測試≥50N)。
3.3.2、數據存檔周期≥5年，支持批次追溯(如通過二維碼關聯生產時間、操作員、設備編號)。
3.4、設備維護策略
3.4.1、制定預測性維護計劃：如每500小時更換剝皮刀具，每2000小時校準測試儀器。
3.4.2、采用自潤滑導軌與防塵結構，降低車間粉塵對精密運動部件的影響。
3.5、人員安全與培訓
3.5.1、激光防護罩需符合IEC 60825-1標準，設置光柵急停裝置。
3.5.2、操作員需通過IPC/WHMA-A-620標準認證，掌握異常處理流程。
通過系統化設計，射頻電纜自動化產線可提升產能300%以上，不良率降至0.05%以內，同時降低對高技能工人的依賴，成為高端線纜制造的核心競爭力。
